Система захисту від снігу та льоду
Система захисту від снігу та льоду призначена для електричного підігріву єндов, жолобів, водостічних труб, та інших елементів даху, в будівлях різного призначення, як житлових так і виробничих, адміністративних чи сакральних. Особливою популярністю користується в готельних та туристичних комплексах, центральних частинах міста.
Система захисту даху від снігу та льоду попереджує та запобігає:
– накопиченню снігу та льоду на даху будівлі;
– заморожуванню води в жолобах та водостічних системах, пошкодженню цих систем;
– виникненню мокрих плям на фасадах будівель;
– виникненню та падінню бурульок, снігових брил.
Основним елементом системи являється нагрівальний кабель ELEKTRA VCDR, що замкнутий накоротко, внаслідок чого виникає ефект перетворення електричної енергії в теплову. Нагрівальний кабель прокладається в жолобах, єндовах, на торці даху будівлі, в водостічних трубах. Нагріваючись кабель не дає можливості утворюватись льодяному шару в жолобі та водосточній трубі, що дозволяє вільне зтікання зтопленої води у дренажну систему. Ефект досягається шляхом нагрівання кабелів на початковій стадії опадів при заданій температурі.
Система повністю автоматизована, та вмикається при появі двох факторів:
1. Наявність опадів (сніг, мокрий сніг, дощ);
2. Температура зовнішнього середовища: +2 -7ºС.
Нижче температури -7ºС робота системи недоцільна, в звязку з відсутністю мокрих опадів.
Технічна характеристика нагрівальних кабелів для застосування в системах захисту даху від ! снігу та льоду:
Кабель ELEKTRA VCD R®. Являє собою готовий виріб певної довжини: від 9,0 до 175,0 метрів, зкомутований через електромуфту з силовим кабелем, типу ВВГ 3х1,5. Потужність кабеля — 20 Вт/м.п., живлення — 220В, опір — в залежності від довжини. Температура нагрівання: до 26ºС. Призначення: для зовнішнього застосування, для систем захисту даху від снігу та льоду. Стійкий до УФ променів. Сертифікований в Україні, гарантія на кабель — 10 років, термін служби — до 25 років.
Кабель ELEKTRA TuffTec® Являє собою готовий виріб певної довжини: від 9.5 до 130.0 метрів, зкомутований через електромуфту з силовим кабелем, типу ВВГ 3х1,5. Потужність кабеля — 30 Вт/м.п., живлення — 220В, опір — в залежності від довжини. Температура нагрівання: до 26ºС. Температура укладанні – до 260ºС. Надстійкий, витримує закатування в гарячий асфальт, Призначення: для зовнішнього застосування, систем антиобледеніння, стійкий до УФ променів. Сертифікований в Україні, гарантія на кабель — 10 років, термін служби — до 25 років.
Саморегулюючий кабель ELEKTRA SelfTec®PRO 20 Являє собою кабель довжиною від 1м. Потужність кабеля — 20 Вт/м.п., живлення — 220В. Температура нагрівання: до 26ºС. Призначення: для зовнішнього застосування, систем антиобледеніння, стійкий до УФ променів. Сертифікований в Україні, гарантія на кабель — 5 років, термін служби — до 25 років.

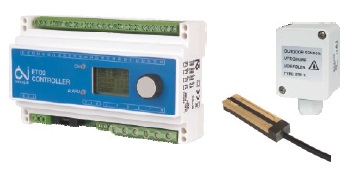

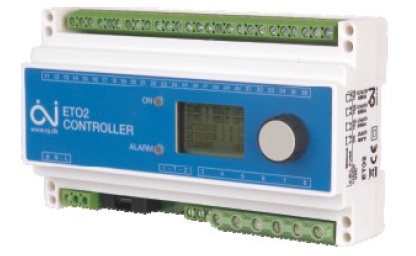

Для коректної роботи електронагрівальної системи та мінімалізації витрат на електроенергію, необхідною умовою є влаштування терморегуляторів ELEKTRA ETOR 2, ELEKTRA ETR разом з датчиками вологості ETOR 55 та температури ETF 744. За допомогою терморегулятора ELEKTRA ETOR 2 та додаткового датчика вологості ETOR 55 можливо управляти декількома зонами нагрівання. Наприклад: нагрівання окремо південної сторони будівлі, де сніг топиться швидше і окремо північної сторони будівлі, де сніг тримається довше. Таким чином в процесі експлуатації споживач може суттєво заощадити кошти на електроенергію. Крім цього терморегулятор ELEKTRA ETOR 2 виконує комбіноване нагрівання: водостічна система + нагрівання підїздних шляхів, бруківки, вїзду в гараж.
Обовязковою умовою являється якісний розрахунок кількості, потужності та шляхів прокладання електричних нагрівальних кабелів.
Так як розрахунок, проектування та монтаж антикригових систем не підпадають під Норми ДБН В.2.5-24:2012, розрахунок та монтаж проводяться на основі рекомендацій виробника та ПУЕ. Вибір кількості нагрівального кабелю та потрібної потужності залежить від місця розсташування будівлі, кліматичної зони, діаметру жолобів та водостічних труб.
Потужність нагрівання | |
---|---|
Зовнішня температура | -5ºС ÷ -20ºС |
Жолоба, діам до 120 мм. | 40 Вт/м |
Водостічна труба, діам до 140 мм. | 20 Вт/м |
Край даху, корито 30х15 | 180-250 Вт/м |
Опираючись на дані, що надані Instytutom meteorologii i gospodarki wodnej виведено середнє значення роботи електронагрівальної системи в цілому протягом трьох зимових сезонів (з листопада по березень включно). Середня величина роботи, в годинах, електронагрівальної системи захисту від снігу та льоду протягом всього зимового сезону — 128 годин. Взявши до уваги кліматичні зміни протягом кількох останніх років, приймають максимальний час роботи системи в цілому, в зимовий період – 150 годин.
Ще раз наголошуємо – система захисту від снігу та льоду вмикається при появі двох факторів: відповідної температури та наявності опадів, в цей температурний період. Система призначена не для швидкого розтоплення замерзлого льоду, а для запобігання утворення льодових корків, нальоду та бурульок.
Дана цифра – 150 годин – виведена для будинків, де відсутній людський фактор, тобто управління системою повністю автоматизоване.
З нашого досвіду хочемо наголосити – кінцевого споживача більше цікавить ціна експлуатації, аніж ціна монтажу. Виходячи з цього наводимо простий приклад:
✓ Загальна потужність електричних нагрівальних кабелів для типового будину 10х10 м (півторачка) буде складати, наприклад, 2.5 кВт.
✓ Розрахунок витрат електроенергії: 2.5 кВт х 150 год / 5 місяців = 75 кВт /місяць – середнє значення споживання електроенергії протягом зимового сезону.
✓ 75 кВт x 0.41 коп/кВт = 31 грн / місяць!
Таким чином витрачаючи 31 грн. на місяць споживач має чисті жолоби, водостічні труби та фасади. Також, в такому випадку, дітвора не зможе використати звисаючі бурулі замість морозива.
У випадку ручного управління, може суттєво зрости час роботи системи. Це відбувається внаслідок несвоєчасного ввімкнення або вимкнення нагрівальних кабелів відповідальною особою. Так, наприклад, при ручному управлінні, час розмерзання замерзлого льоду в жолобі, при t -4ºC та відсутності опадів, орієнтовно становить 18 год. Крім цього, час роботи системи залежить від типу даху (холодний / теплий), кута нахилу даху, наявності сніготримачів, грамотно змонтованої водостічної системи, і т.д.
Наша компанія являється офіійним постачальником систем ELEKTRA в Україні, та готова надати розширену методику використання електричних нагрівальних кабелів VCD R з типовими прикладами та розрахунками, або провести навчальний семінар для заінтересованих компаній чи осіб. Крім цього фахівці нашої компанії завжди готові надати повноцінну консультацію, чи виконати монтаж системи на Вашому будинку.
